Отслеживание курсора
Синхронизирует положение курсора между планом и продольным профилем. Наводишь на точку в плане — она подсвечивается на профиле, и наоборот. Меньше переключений между видами, меньше ошибок привязки.
01Обзор
При проектировании трассы инженер постоянно сверяет план и продольный профиль. Без синхронизации приходится вручную искать один и тот же пикет в двух окнах. Отслеживание курсора связывает виды: одна позиция подсвечивается в обоих одновременно — во всех продуктах Топоматик Robur, включая профиль сечения структурной линии.
02Совместимость
Работает во всех конфигурациях Топоматик Robur — план и продольный профиль синхронизируются одинаково для дороги, железной дороги, ветки инженерной сети и в остальных продуктах. Профиль сечения структурной линии синхронизируется отдельно, тоже во всех продуктах. Требуется Топоматик Robur версии 16.0.62.12 или новее (рекомендуемая). Технически устанавливается и на 16.0.60.11+, но эта версия не проверялась — возможны нюансы.
03Установка
- Установите менеджер AbrModules (Библиотека модулей).
- В Robur откройте вкладку Модули → Библиотека модулей.
- Найдите «Отслеживание курсора» и нажмите Установить.
- Перезапустите Robur — модуль появится в ленте команд.
04Дорога и железная дорога

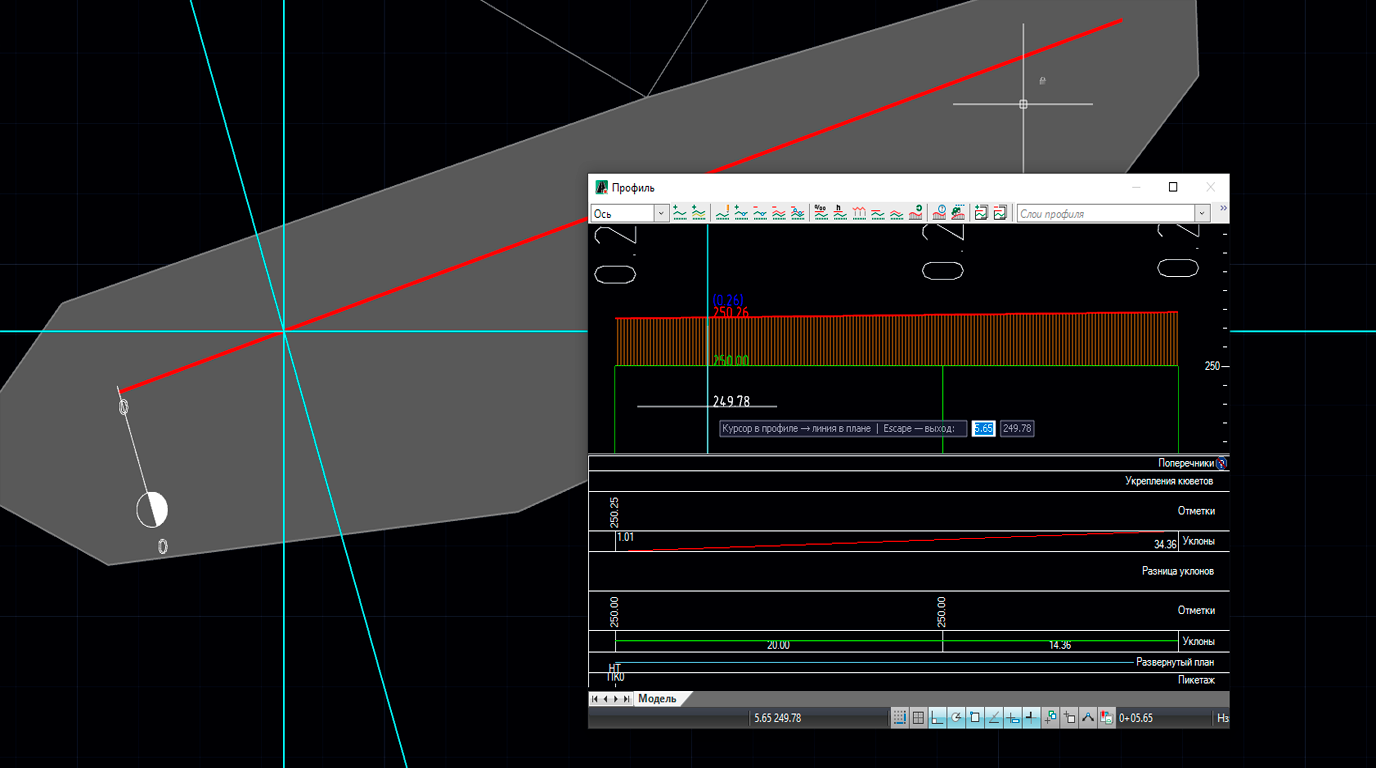

Наведите курсор на точку трассы в плане — на продольном профиле появится вертикальная линия привязки на том же пикете, и наоборот: курсор на профиле рисует перпендикуляр в плане. Значение пикета и отметки показывается по ходу движения курсора, без дополнительных кликов.
05Инженерные сети
Та же синхронизация — для ветки сети (труб, коллекторов): курсор в профиле ветки даёт перпендикуляр в плане, курсор в плане ветки — вертикальную линию в профиле. Работает с активной веткой выбранной сети.
06Профиль сечения структурной линии
В редакторе профиля сечения структурной линии (команда ядра «Редактировать профиль сечения», доступна во всех продуктах Robur) курсор так же синхронизируется с планом. Подписи пикета и отметки в этом окне пока не выводятся — ось отметок в редакторе сечения отображается с вертикальным преувеличением, и корректно разместить подписи для него ещё предстоит.
07Настройки
В панели настроек модуля можно задать:
- цвет линии синхронизации и цвет курсора;
- цвет земли (существующей поверхности) и цвет рабочей отметки;
- размер подписи и размер крестика-маркера в пикселях;
- полуширину проекции в плане (насколько далеко от трассы точка ещё считается «на трассе»).
Настройки общие для установки, не привязаны к конкретному проекту.
08Частые вопросы
Влияет на производительность?
Нет, синхронизация лёгкая и не нагружает проект даже на больших трассах.
Можно отключить на время?
Да, кнопкой в панели модуля.
Работает с инженерными сетями?
Да — синхронизация курсора между планом и профилем ветки сети работает так же, как для дороги.
А с профилем сечения структурной линии?
Да — как и основная синхронизация, это работает во всех продуктах Топоматик Robur.
Почему в сечении не видно подписей пикета и отметки?
В редакторе профиля сечения ось отметок отображается с вертикальным преувеличением — подписи там пока отключены, чтобы не показывать значения не на своём месте. Линия привязки при этом работает корректно.
Пользуетесь модулем?
Расскажите, что перестали делать руками и что не работает в модуле.
Отслеживание курсора 1.1.1 · Robur 16.0.62.12
